corpuls3T

La próxima generación de corpuls3

Concepto

El corpuls3T no es solo un dispositivo, es un sistema de 3 módulos:

Unidad de monitoreo

caja del paciente

Desfibrilador / marcapasos

Las funciones de conectividad integradas como módem 4G, WLAN o LAN son ideales para la telemedicina y la plataforma de comunicación corpuls corpuls.mission.

Modular y único

  • Monitoreo constante desde el sitio de la misión hasta el hospital
  • Monitoreo constante desde una distancia segura (por ejemplo, en CT)
  • Mejor ergonomía para el transporte de pacientes al separar los módulos
  • Aumenta la seguridad del paciente al registrar y almacenar parámetros en la proximidad directa de los pacientes
  • Más flexibilidad en el sitio de la misión debido a la separación de diferentes tareas: visualización, registro de datos y terapia.
corpuls3 Module: Monitoreinheit, Patientenbox und Defibrillator/Schrittmacher

ESPECIFICACIONES

  • Pantalla táctil transflectiva de 8.4''
  • Impresora ancha (106 mm)
  • Peso: 6.5 kg (corpuls3T en configuración básica)
  • Dimensiones del dispositivo completo (ancho x alto x profundidad): 30.5 cm x 29.6 cm x 19.5 cm (corpuls3 SLIM CLASSIC & TOUCH)
  • Protección extremadamente alta contra polvo y salpicaduras (IP55)
  • Rango de funcionamiento: –20 ° C hasta +55 °C (funciones básicas: monitoreo de ECG, desfibrilación)
  • DIN EN 1789
  • Cumple con las secciones seleccionadas de la Norma internacional para equipos a bordo de aeronaves RTCA DO 160 G
  • Cumple con las secciones seleccionadas de la norma militar estadounidense MIL STD 810

Unidad de Monitoreo

La Unidad de Monitoreo es el centro de control del corpuls3T. Con solo 2.9 kg, incluida la batería y el papel de la impresora, es tan grueso como un periódico y se puede sostener cómodamente en una mano.

corpuls3 Monitoreinheit mit Taschen

Se pueden mostrar hasta 6 curvas y 13 parámetros vitales simultáneamente en la brillante pantalla de 8.4 ". Totalmente personalizable, de libre denominación y, en el caso de la pantalla NIBP, con indicador de calidad. Además, se pueden imprimir hasta 6 curvas en tiempo real.

CONCEPTO DE FUNCIONAMIENTO "TOUCH N'DIAL"

Para el corpuls3T, hemos implementado un nuevo concepto operativo, con el objetivo de combinar lo mejor de los dos mundos operativos.
El resultado: Touch N 'DIAL

  • Por un lado, funcionamiento clásico mediante botones y JogDial
  • Por otro lado, manejo intuitivo mediante toque.


Porque hay misiones en las que uno u otro modo funciona de forma más fiable. Este es el objetivo exacto de este concepto: funcionamiento óptimo en el momento adecuado. Y al final, también es un aspecto de seguridad: si el toque no funciona como se esperaba, la operación a través de botones y JogDial siempre es posible, especialmente en el caso de una reanimación.

TECNOLOGÍA TÁCTIL EXTREMADAMENTE ROBUSTA

No todas las pantallas táctiles son iguales. Cuanto más exigentes sean las circunstancias, más se aplicará esta declaración. Por eso confiamos en la última generación de controladores táctiles. Por lo tanto, haciendo que la pantalla táctil de Corpuls3T sea

  • resistente a los líquidos
  • seguro para operar con guantes desechables.

Junto con la pantalla unida de alta calidad, obtiene un dispositivo con un contraste óptimo, poco reflejo y, por lo tanto, la mejor usabilidad posible.

TOUCH 'N' DIAL

ESPECIFICACIONES

  • Hasta 6 curvas y 13 parámetros vitales
  • Vista previa de diagnóstico de ECG de 12 derivaciones
  • Acceso rápido a elementos importantes del menú mediante 7 teclas programables y botones de función
  • Operación 1-2-3 en modos de desfibrilación
  • Impresora ancha (106 mm) con impresión simultánea en tiempo real de hasta 6 curvas
  • Módem 4G, puerto WLAN o LAN para transmisión de datos / telemedicina
  • Protección integral contra impactos

Peso
2.9 kg

Dimensiones
30.5 cm (ancho) x 29.5 cm (alto) × 12 cm (profundidad)

Caja del Paciente

La caja del paciente es el "corazón" del sistema. Aquí, todos los parámetros vitales y valores medidos se recopilan, miden y almacenan. Los valores registrados mediante sensores preconectados se envían de forma inalámbrica y en tiempo real a la unidad de monitoreo. Allí, estos se muestran y/o procesan.
corpuls3 Patientenbox

Debido a su bajo peso (entre 1.1 y 1.4 kg según el equipo), la caja del paciente es tan compacta que puede permanecer con el paciente para su transporte. Esto también significa que todos los sensores y cables pueden permanecer con el paciente. De este modo, los mantiene fuera del camino y permite un monitoreo eficiente durante el transporte del paciente, por ejemplo, a través de una estrecha escalera.

PANTALLA propia

La caja del paciente se puede operar de forma completamente independiente. La pantalla monocromática retroiluminada permite la observación del paciente incluso sin una unidad de monitoreo (incluida la grabación de voz y la alarma acústica). Todos los datos se guardan para transferirlos posteriormente.

BOLSA XL DE LA CAJA DEL PACIENTE

¿Cuál sería el corazón del sistema sin el embalaje óptimo? Una bolsa de accesorios bien concebida para todos los cables y sensores aporta tranquilidad y facilidad a un trabajo estresante. Junto con PAX® hemos optimizado y mejorado la bolsa de accesorios basándonos en nuestra experiencia en los últimos años. La nueva Bolsa XL de la Caja del Paciente ofrece aún más espacio de almacenamiento, especialmente para manguitos NIBP y cubetas de CO2 adicionales. Si utiliza corpuls3 / corpuls3T en una configuración básica, la versión estándar todavía está disponible.

ESPECIFICACIONES

  • ECG de diagnóstico de 12 derivaciones, frecuencia cardíaca
  • Software de análisis e información de ECG
  • Tecnología Masimo Rainbow SET® para SpO2, PP, PI, SpCO, SpMet, SpHb
  • Medición de la presión arterial no invasiva (SunTech®)
  • Capnografía con tecnología convencional capONE®
  • CorPatch CPR-Feedback*
  • 2 canales para medición de temperatura
  • 4 canales para medición de presión invasiva
  • Visualización de parámetros vitales, tiempo restante y alarmas
  • Indicador de alarma acústica
  • Micrófono para grabación de audio
  • Bluetooth y CompactFlash®

Peso
1.1 – 1.4 Kg.

Dimensiones
26.5 cm (ancho) x 13.5 cm (alto) × 5.5 cm (profundidad)

Desfibrilador / marcapasos

El diseño modular del corpuls3T permite una separación mecánica completa del desfibrilador/marcapasos. Los módulos permanecen conectados de forma inalámbrica. Como resultado, el peso del sistema corpuls3T se puede reducir significativamente, ideal para una mejor movilidad y flexibilidad en un traslado del paciente en el que el tiempo es crítico, por ejemplo, de la ambulancia al hospital. Esto permite la administración de descargas desde una distancia segura a través de la Unidad de Monitoreo (usando electrodos de terapia corPatch).

Defibrillator / Schrittmacher SLIM
  • Forma de onda bifásica, rectangular, impedancia compensada
  • 2 a 200 Joules, protocolo de energía configurable
  • DEA y desfibrilador manual
  • Protocolo DEA de acuerdo con las Directrices vigentes, actualizable en cualquier momento
  • Marcapaso con modo FIX-, DEMAND- y OVERDRIVE
  • Electrodos de terapia corPatch preconectados en una bolsa separada
  • Hasta 200 descargas con la batería completamente cargada
  • También es posible usar con palas duras y cucharas de choque internas.

Peso
2.5 Kg.

Dimensiones
28 cm (ancho) × 22 cm (alto) × 12 cm (profundidad)

Terapia sincronizada

La reanimación puede volverse estresante rápidamente. Gracias a la conexión Bluetooth, el corpuls cpr es efectivamente el cuarto módulo del corpuls3T. El equipo está apoyado por el control remoto del corpuls cpr a través del corpuls3T. El tratamiento puede ser más seguro y el tiempo sin intervención puede reducirse, aumentando así las posibilidades de supervivencia del paciente.

  • Menor tiempo sin intervención
  • Perfecto en espacios reducidos y durante el transporte (tierra/aire)
  • Operación más fácil y rápida
  • Mayor seguridad
  • Transmisión de datos a corpuls3T así como corpuls.mission y corpuls.manager
  • Se puede utilizar en modo manual y dea
  • Desde la versión de software 4.0 (corpuls3) y la versión de software 1.2 (corpuls cpr)

Gestión de energía sofisticada

La mejor gestión de energía es aquella en la que no tienes que pensar. Este es precisamente el óptimo que hemos logrado con la gestión de energía corpuls3T.
Cuando saca el corpuls3T del soporte de carga en el vehículo, está listo para funcionar. Tan pronto como el dispositivo se devuelve al soporte, las baterías se cargan automáticamente y el corpuls3T está listo para su próximo trabajo. No se requiere la carga manual y el cambio de baterías, que requiere mucho tiempo y es propenso a fallas, y el usuario puede concentrarse completamente en el paciente.
Las baterías de los tres módulos son idénticas y extremadamente potentes. En modo compacto, simplemente usan las reservas de batería de los otros módulos. Este concepto siempre proporciona suficiente potencia, incluso en despliegues prolongados, para garantizar un monitoreo integral y la terapia con el desfibrilador/marcapasos.

  • Duración de la batería de hasta 10 horas como dispositivo compacto
  • Una carga completa de las baterías del dispositivo tarda aproximadamente 2 horas
  • Visualización de la duración restante de la batería en la pantalla del monitor y en la caja del paciente
  • Carga de 12 V CC o 100 V CA - 240 V CA (50 Hz - 60 Hz) mediante contacto magnético (MagCode)
  • Funcionamiento como un dispositivo compacto incluso si se descargan hasta dos baterías.
Visualización de la duración restante de la batería en minutos
Visualización de la duración restante de la batería en minutos

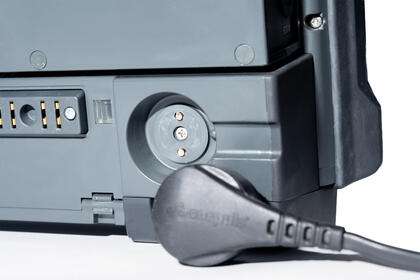

Fuente de alimentación a través de enchufe MagCode
Fuente de alimentación a través de enchufe MagCode

Soportes versátiles

Hay soluciones para cada aplicación: Soporte en pared y suelo, con o sin mecanismo giratorio o fijación segura en camillas de diferentes fabricantes. Casi todos los soportes cumplen con la norma DIN EN 1789 y se han probado con una aceleración de hasta 24 g en lugar de los 10 g especificados. Los soportes también están disponibles con o sin fuente de alimentación integrada.

Soporte del Monitor
Soporte del Monitor
  • Profundidad de instalación reducida, bajo peso
  • También se adapta a combinaciones de monitor y caja de paciente
  • 12 V CC, 100 V CA - 240 V CA (50 Hz - 60 Hz)
Soporte de caja de paciente
Soporte de caja de paciente
  • Opciones de adaptación a camillas estándar con ruedas
  • Fácil adaptación y desbloqueo
  • 12 V CC, 100 V CA - 240 V CA (50 Hz - 60 Hz)
Dispositivo compacto/soporte para desfibrilador
Dispositivo compacto/soporte para desfibrilador
  • Se puede desbloquear con una mano a través del mango.
  • Autobloqueo después de 10 segundos
  • 12 V CC, 100 V CA - 240 V CA (50 Hz - 60 Hz)
corpuls3 flexible Halterungen, z.B. für den Einsatz im Rettungswagen

Campos de aplicación versátiles

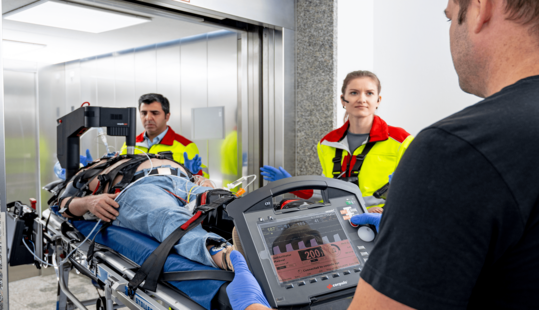

Servicio de Emergencias Médicas

Personas atrapadas en automóviles después de un accidente de tráfico, reanimación en un baño pequeño, sobrevivientes atrapados o transporte a través de una escalera: las llamadas al servicio médico de emergencia son muy versátiles, al igual que las demandas del personal y los dispositivos. Con su diseño modular, el corpuls3T ofrece un grado óptimo de ergonomía y flexibilidad en casi cualquier situación.

corpuls3 Module im Einsatz beim Rettungsdienst

Militar

Independientemente de si se encuentra en un terreno accidentado, en nieve profunda o en una tormenta de arena: el corpuls3T proporciona de manera confiable datos extensos del paciente incluso en las condiciones climáticas más adversas y las situaciones de aplicación más versátiles. Por lo tanto, es el monitor/ desfibrilador de paciente ideal para uso militar.

corpuls3 Module im Einsatz beim Militär

Rescate aéreo

Casi todos los pacientes que se transportan en helicóptero o avión se encuentran en estado crítico y deben ser monitoreados de manera permanente y exhaustiva. El factor de estrés aumenta enormemente debido a la presión del tiempo, las condiciones espaciales estrechas y el ruido. El innovador concepto de dispositivo del corpuls3 apoya de manera óptima al personal de respuesta.

corpuls3 Module im Einsatz in der Luftrettung

Hospital

En un entorno hospitalario el corpuls3T se puede aplicar en casi cualquier área debido a su versatilidad: como monitor de transporte modular para pacientes de cuidados intensivos, como dispositivo de ECG en reposo de 12 canales en la sala de emergencias o como desfibrilador integrado en el concepto de reanimación del hospital.

corpuls3 Module im Einsatz im Klinikumfeld

*: corPatch CPR es un producto con licencia de ZOLL Medical Corporation.
