corpuls3T

Die nächste Generation des corpuls3

MDR-Zertifizierung

corpuls3 und corpuls3T erfüllen die stark verschärften Anforderungen der EU-Medizinprodukteverordnung
und sind MDR-zertifiziert. Da auch die Telemedizin-Software corpuls.mission LIVE diese Hürde genommen hat,
ist corpuls gleichzeitig Anbieter einer zukunftssicheren, MDR-zertifizierten Telemedizinlösung.

Konzept

Drei Module, flexibel einsetzbar

Der corpuls3T ist nicht einfach nur ein Gerät – er ist ein System aus 3 Modulen:
Display
Display

Monitoreinheit

Patientenbox

Patientenbox

DEM
DEM

Defibrillator / Schrittmacher

Die eingebauten Connectivity-Funktionen wie 4G-Modem, Bluetooth, WLAN oder LAN, sind ideal für Telemedizin und die corpuls Kommunikationsplattform corpuls.mission

Modular und einzigartig

  • Konstantes Monitoring von der Einsatzstelle bis ins Krankenhaus
  • Ständiges Monitoring aus sicherer Entfernung (z. B. im CT)
  • Höhere Ergonomie beim Patiententransport durch Aufteilung der Module
  • Erhöhte Patientensicherheit durch Erfassung und Speicherung der Parameter direkt am Patienten
  • Mehr Flexibilität an der Einsatzstelle durch Aufteilung in Anwendungsbereiche: Anzeige, Datenerfassung und Therapie
corpuls3 Module: Monitoreinheit, Patientenbox und Defibrillator/Schrittmacher

Spezifikationen

  • Transflektives 8,4’’ Touch-Display
  • Breiter Drucker (106 mm)
  • Gewicht: 6,5 kg leicht (corpuls3T Basisausstattung)
  • Abmessungen Komplettgerät (BxHxT): 30,5 cm x 29,6 cm x 19,5 cm (corpuls3 SLIM CLASSIC & TOUCH)
  • Hoher Staub- und Spritzwasserschutz (IP55)
  • Einsatzbereich: –20 °C bis +55 °C (Basisfunktionen: EKG-Monitoring, Defibrillation)
  • DIN EN 1789
  • Konform mit ausgewählten Sektionen der international gültigen Norm für Luftfahrt RTCA DO 160 G
  • Konform mit ausgewählten Sektionen der US-Militärnorm MIL-STD-810 G

Monitoreinheit

Die Monitoreinheit ist die Schaltzentrale des corpuls3T. Bei einem Gewicht von nur 2,9 kg, inklusive Batterie und Druckerpapier, ist sie in etwa so dick wie eine Zeitung und lässt sich bequem in einer Hand halten.

corpuls3 Monitoreinheit mit Taschen

Bis zu 6 Kurven und 13 Vitalparameter können gleichzeitig auf dem brillanten 8,4’’ Touch-Display dargestellt werden. Voll individualisierbar, frei benennbar und – im Falle der NIBD-Anzeige – mit Qualitätsindikator. Zudem können bis zu 6 Kurven in Echtzeit ausgedruckt werden.

BEDIENKONZEPT “TOUCH N' DIAL

Mit dem corpuls3T haben wir ein neuartiges Bedienkonzept umgesetzt – mit dem Ziel, das Beste aus den zwei Bedienwelten zu vereinen. Das Ergebnis: TOUCH N' DIAL

  • Einerseits die klassische Bedienung über Tasten und JogDial,
  • andererseits die intuitive Bedienung über Touch.

Denn es gibt Einsätze, da funktioniert entweder der eine oder der andere Modus ganz hervorragend, aber eben nicht gleich gut und zuverlässig. Genau darauf zielt das Konzept ab: Die jeweils optimale Bedienung im richtigen Moment. Final ist es auch ein Sicherheitsaspekt: Sollte der Touch einmal nicht wie erwartet funktionieren, verbleibt immer die Bedienung über Tasten und JogDial, speziell im Rahmen einer Reanimation.

ÄUSSERST ROBUSTE TOUCHTECHNOLOGIE

Touch ist nicht gleich Touch. Dies gilt umso mehr, je anspruchsvoller die Einsatzumstände sind. Daher setzen wir auf die letzte Generation von Touchcontrollern. Dadurch wird das Touchdisplay des corpuls3T

  • unempfindlich gegen Flüssigkeiten
  • kann sicher mit Einweghandschuhen bedient werden.

Zusammen mit dem hochwertig gebondeten Display erhalten Sie ein Gerät mit optimalem Kontrast, wenig Reflexionen und dadurch bestmöglicher Gebrauchstauglichkeit.

TOUCH 'N' DIAL

Spezifikationen

  • Bis zu 6 Kurven und 13 Vitalparameter
  • Ruhe-EKG-Vorschau mit 12 Ableitungen
  • Schnellzugriff auf wichtige Menüpunkte durch 7 Softkeys und Funktionstasten
  • 1–2–3 Bedienung in den Defibrillationsmodi
  • Breiter Drucker (106 mm) mit gleichzeitigem Echtzeitausdruck von bis zu 6 Kurven
  • 4G-Modem und WLAN oder LAN-Anschluss für Datenübertragung/Telemedizin
  • Umlaufender Stoßschutz

Gewicht
2,9 kg

Maße
30,5 cm (B) x 29,5 cm (H) × 12 cm (T)

Patientenbox

Die Patientenbox ist das „Herz“ des Systems. Hier werden alle Vitalparameter und Messwerte erfasst, gesammelt und gespeichert. Die über vorkonnektierte Sensoren erfassten Werte werden drahtlos und in Echtzeit an die Monitoreinheit gesendet. Dort werden diese angezeigt und/oder weiterverarbeitet.
corpuls3 Patientenbox

Durch ihr geringes Gewicht (je nach Ausstattung zwischen 1,1–1,4 kg) ist die Patientenbox so kompakt, dass sie zum Transport nicht vom Patienten entfernt werden muss. Das heißt auch, dass alle Kabel und Sensoren am Patienten bleiben. Damit sind diese nicht nur aus dem Weg, es wird so auch ein lückenloses Monitoring ermöglicht – z. B. beim Transport eines Patienten durch ein enges Treppenhaus.

EIGENES DISPLAY

Die Patientenbox kann komplett autark betrieben werden. Ein hinterleuchtetes Monochrom-Display ermöglicht auch ohne Monitoreinheit die Überwachung des Patienten (inkl. Sprachaufzeichnung und akustische Alarmgebung). Alle Daten werden für eine spätere Übergabe gespeichert.

Display Pat.-Box

Patientenboxtasche xl

Was wäre das Herz des Systems ohne die optimale Verpackung? Erst eine bis ins Detail durchdachte Zubehörtasche für alle Kabel und Sensoren bringt Ruhe und Souveränität in einen stressigen Einsatz. Nach unseren Erfahrungen der letzten Jahre haben wir genau hier erneut Hand angelegt und zusammen mit PAX® die Zubehörtasche optimiert und verbessert. Die neue Patientenboxtasche XL bietet noch mehr Stauraum, speziell für Zusatz-NIBP-Manschetten und CO2-Kuvetten. Wer den corpuls3 / corpuls3T in einer Basisausstattung betreibt, für den ist natürlich auch weiterhin die Standardvariante verfügbar.
Patientenbox

Spezifikationen

  • 12-Kanal Ruhe-EKG, Herzfrequenz
  • EKG-Analyse- und Informationssoftware
  • Masimo Rainbow SET® Technologie für SpO2, PP, PI, SpCO, SpMet, SpHb
  • Nicht-invasive Blutdruckmessung (SunTech®)
  • Kapnographie mit Hauptstrom-Technologie capONE®
  • 2 Kanäle für Temperaturmessung
  • 4 Kanäle für invasive Druckmessung
  •  Display für Vitalparameter, Restlaufzeit und Alarme
  • Akustischer Alarmgeber
  • Mikrofon für Sprachaufzeichnung
  • Bluetooth und CompactFlash®

Gewicht
1,1 bis 1,4 kg leicht

Maße
26,5 cm (B) x 13,5 cm (H) × 5,5 cm (T)

Defibrillator / Schrittmacher

Die modulare Bauweise des corpuls3T ermöglicht das komplette mechanische Abkoppeln des Defibrillators/Schrittmachers. Die Module bleiben durch Funk sicher verbunden. Dadurch reduziert sich das Gewicht des corpuls3T-Systems signifikant – ideal für eine bessere Mobilität und Flexibilität bei einem zeitkritischen Transfer des Patienten, zum Beispiel vom Rettungswagen ins Krankenhaus. Die Schockabgabe kann in dieser Konfiguration aus sicherer Entfernung über die Monitoreinheit erfolgen (in Verbindung mit corPatch-Therapieelektroden).

Defibrillator / Schrittmacher SLIM
  • Biphasischer Rechteckimpuls, impedanzkompensiert 2 bis 200 Joule, konfigurierbares Energieprotokoll
  • AED und manueller Defibrillator
  • AED-Protokoll gemäß den aktuellen Leitlinien, jederzeit updatebar
  • Vorkonnektierte corPatch-Therapieelektroden in eigener Tasche
  • Schrittmacher mit FIX-, DEMAND- und OVERDRIVE-Modus
  • Bis zu 200 Schocks bei vollständig geladenem Akku
  • Verwendung auch mit Hardpaddles sowie internen Schocklöffeln möglich

Gewicht
2,5 kg

Maße
28 cm (B) × 22 cm (H) × 12 cm (T)

primeCPR-Feedbacksensor

Zur Steigerung der Reanimationsqualität ist der corpuls3 mit CPR-Feedback ausgestattet. Dazu wird der primeCPR-Feedbacksensor auf der unteren Hälfte des Brustbeins aufgelegt. Er misst während der Reanimation die Druckfrequenz und -tiefe der Thoraxkompressionen. Deren Qualität wird, je nach Konfiguration, auf dem Display dargestellt (Balkendiagramme) und durch Sprachansagen verbessert.1 Das Balkendiagramm zeigt die Drucktiefe und Qualität der Herzdruckmassage an. Dies dient dem Retter als Unterstützung und Feedback.2

1 Quelle: F. Lakomek et al.: Real-time feedback improves chest compression quality in out-of-hospital cardiac arrest: A prospective cohort study
2 nur bei Verwendung eines primeCPR-Feedbacksensors. Der Mehrwegsensor ist ein OEM-Produkt der Fa. Schiller AG

primeCPR-Feedbacksensor
primeCPR-Feedbackkurve
primeCPR-Feedbacksensor

Der primeCPR-Feedbacksensor als Mehrwegsensor2 besteht aus robustem Kunststoff. Er kann ohne Probleme desinfiziert und laut Hygieneplan aufbereitet werden.

primeCPR easy-Feedbacksensor

Optional ist der primeCPR easy-Feedbacksensor als Einwegprodukt mit Zwischenkabel erhältlich.

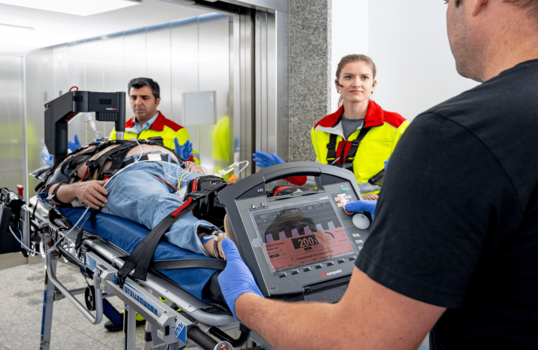

Synchronisierte Therapie

Synchronisation

Bei einer Reanimation entsteht schnell Stress. Dank der Bluetooth-Verbindung wird das corpuls cpr faktisch zum vierten Modul des corpuls3T. Durch die Fernsteuerung des corpuls cpr über den corpuls3T wird das Team unterstützt, die Behandlung kann sicherer, die Hands-off-Zeit reduziert und somit die Überlebenschance des Patienten gesteigert werden.

  • Kürzere Hands-off-Zeit
  • Perfekt in engen Räumen und während des Transports (Fahrt/Flug)
  • Bedienung einfacher und schneller
  • Erhöhte Sicherheit
  • Datenübertragung an corpuls3 sowie corpuls.mission und corpuls.manager
  • Verwendbar im AED- & manuellen Modus
  • Ab Softwareversion 4.0 (corpuls3) und Softwareversion 1.2 (corpuls cpr)

Durchdachtes Energiemanagement

Das beste Energiemanagement ist jenes, über das sich der Anwender keine Gedanken machen muss. Mit dem intelligenten Energiemanagement des corpuls3T haben wir genau dieses Optimum erreicht.

Nehmen Sie den corpuls3T stets einsatzbereit aus der Ladehalterung im Einsatzfahrzeug. Sobald sich das Gerät wieder in der Halterung befindet, werden die Akkus automatisch geladen und der corpuls3T ist startklar für den nächsten Einsatz. Das zeitaufwändige und fehleranfällige manuelle Laden und Austauschen der Akkus ist nicht nötig, der Anwender kann sich voll und ganz auf den Patienten konzentrieren.

Die Akkus der drei Module sind identisch und extrem leistungsstark. Im Kompaktmodus nutzen sie einfach die Akkureserven der anderen Module. Dadurch ist auch bei lange andauernden Einsätzen immer genug Power verfügbar, um das umfassende Monitoring und die Therapie mit dem Defibrillator/Schrittmacher sicherzustellen.

  • Akkulaufzeit als Kompaktgerät bis zu 10 Stunden
  • Vollständige Ladung der Akkus im Gerät in ca. 2 Stunden
  • Anzeige der Restlaufzeit im Display des Monitors und der Patientenbox
  • Ladung über 12 V DC oder 100V AC - 240V AC (50 Hz - 60 Hz) über magnetischen Kontakt (MagCode)
  • Betrieb als Kompaktgerät selbst beim Ausfall von bis zu zwei Akkus möglich
Anzeige der Restlaufzeit in Minuten
Anzeige der Restlaufzeit in Minuten
Stromversorgung über MagCode-Stecker
Stromversorgung über MagCode-Stecker

Vielseitige Halterungen

Für jeden Einsatzbereich gibt es Lösungen: Halterungen an Wand und Boden, mit oder ohne Schwenkmechanismus oder sichere Befestigung an Tragen unterschiedlicher Hersteller. Fast alle Halterungen sind konform zur DIN EN 1789 und mit einer Beschleunigung von bis zu 24 g anstatt der vorgegebenen 10 g getestet. Zudem sind Halterungen wahlweise mit oder ohne integrierte Stromversorgung erhältlich.

Halterung Monitor
Halterung Monitor
  • Geringe Einbautiefe, geringes Gewicht
  • Auch passend für Kombination aus Monitor und Patientenbox
  • 12 V DC, 100V AC - 240V AC (50 Hz - 60 Hz)
Halterung Patientenbox
Halterung Patientenbox
  • Adaptionsmöglichkeiten an gängige Fahrtragensysteme
  • Einfache Adaption und Entriegelung
  • 12 V DC, 100V AC - 240V AC (50 Hz - 60 Hz)
Halterung Kompaktgerät / Defi
Halterung Kompaktgerät / Defi
  • Einhand-Entriegelung über den Griff
  • Selbstverriegelung nach 10 Sekunden
  • 12 V DC, 100V AC - 240V AC (50 Hz - 60 Hz)
corpuls3 flexible Halterungen, z.B. für den Einsatz im Rettungswagen

Vielfältige Einsatzgebiete

Rettungsdienst

Eingeklemmt nach Verkehrsunfall, Reanimation im beengten Badezimmer, verschüttete Person oder Transport durch ein Treppenhaus – im Rettungsdienst sind nicht nur die Einsätze sehr vielfältig, sondern auch die Anforderungen an Personal und Geräte. Aufgrund seiner modularen Bauweise bietet der corpuls3 in nahezu jeder Situation ein optimales Maß an Ergonomie und Flexibilität.

corpuls3 Module im Einsatz beim Rettungsdienst

Militär

Ganz gleich ob in unwegsamen Gelände, bei Tiefschnee oder im Sandsturm: der corpuls3 liefert auch bei widrigster Witterung und unterschiedlichsten Einsatzbedingungen zuverlässig umfassende Patientendaten und ist daher der ideale Patientenmonitor / Defibrillator für den militärischen Einsatz.

corpuls3 Module im Einsatz beim Militär

Luftrettung

Nahezu jeder Patient, der in einem Hubschrauber oder Flugzeug transportiert wird, ist in einem kritischen Zustand und muss kontinuierlich und umfassend überwacht werden. Durch Zeitdruck, beengte Platzverhältnisse und große Lautstärke erhöht sich der Stressfaktor enorm. Das innovative Gerätekonzept des corpuls3 unterstützt das Einsatzpersonal optimal.

corpuls3 Module im Einsatz in der Luftrettung

Klinik

Im klinischen Umfeld lässt sich der corpuls3 aufgrund seiner Vielfältigkeit in nahezu jedem Bereich einsetzen: als modularer Transportmonitor von Intensivpatienten, als 12 Kanal Ruhe-EKG-Gerät in der Notaufnahme oder als Defibrillator eingebunden in das innerklinische Reanimationskonzept.

corpuls3 Module im Einsatz im Klinikumfeld
